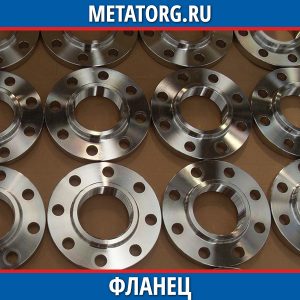

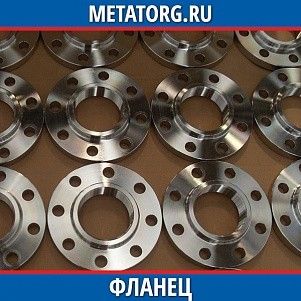

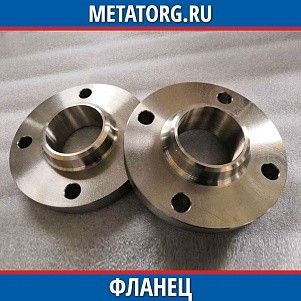

Фланцы
Фланцы стальные, нержавеющие, алюминиевые, титановые в любых объемах по оптовым ценам.
Реализуем элементы трубопровода, изготовленные в соответствии с ГОСТ, ОСТ, ТУ. Предоставляем сертификаты качества и сертификаты соответствия. Варианты доставки — наши машины, транспортные компании, ж/д транспорт, пожеланию заказчика организуем самовывоз с бесплатной погрузкой. Принимаем оплату наличными, возможен безналичный расчет. Описание Соединения фланцевого типа относятся к самым надежным. Использование фланцев позволяет создать прочное герметичное соединение труб друг к другу, к резервуарам и емкостям, присоединения запорно-регулирующей арматуры, валов и прочих вращающихся элементов, узлов металлоконструкций большой длины — ферм, балок. Фланцевые соединения для трубопроводов с рабочим давлением до 2,5 МПа изготавливаются в соответствии с ГОСТ 12820-80. Фланцы для присоединения трубопроводной арматуры и соединительных элементов для трубопроводных систем с рабочим давлением до 25 МПа производится по ГОСТ ЗЗ259-2015. Соединительные элементы рассчитаны на эксплуатацию при температуре от -70°C до +300°C. Трубопроводные элементы из чугуна производятся по ГОСТ 5528-88, из алюминия по OCT 26-01-1168-82, из титановых сплавов — по OCT 26-01-1298-81. Конструкция и размеры Изделия производятся путем штамповки в закрытых матрицах, гибки плоского металлопроката с последующей стыковой сваркой и рихтовкой в горячем состоянии, путем изготовления из раскатных колец, по технологии центробежного электрошлакового литья, плазменной (лазерной или газовой) резки из листовых заготовок. Точность размеров трубопроводных элементов соответствует нормативам ГОСТ 7505-89. Соединительные элементы изготавливаются с уплотнительными поверхностями исполнений 1-9, размеры присоединительных частей соответствуют ГОСТ 12815-80.
Особенности конструкции исполнения трубопроводных фланцевых элементов и их обозначение:
- В — с соединительными выступами;
- Е — с выступами;
- F — с впадинами;
- С — с шипами;
- D — с пазами;
- К — под линзовые прокладки;
- J — под овальные прокладки;
- L — с шипами под прокладки из фторопласта;
- М — с пазами под фторопластовые прокладки.
Соединительные элементы производятся с внутренним диаметром от 10,0 мм до 1,0 м, внешним диаметром до 1,175 м, толщина металла от 8,0 до 25,0 мм, вес одного изделия от 0,2 до 53,0 кг. Характеристики изделий указываются в маркировке в виде аббревиатуры. Пример расшифровки условных обозначений:
- Фланец 3-80-25 Ст25 ГОСТ 12820-80. Такую маркировку имеют круглые фланцы, плоского типа, с впадиной, рассчитанные на давление 2,5 МПа, изготовленные из конструкционной углеродистой стали 25.
В таблице указаны основные размер и справочный вес стальных фланцев, рассчитанных на работу при давлении от 0,1 до 2,5 МПа.
|
Диаметр условного прохода |
D, мм |
D присоединительного отверстия, мм |
Толщина, мм |
Вес, кг | ||
|
соединительный выступ |
выступ |
впадина | ||||
|
10 |
14,0 |
15,0 |
8,0 |
0,255 |
0,256 |
0,245 |
|
15 |
18,0 |
19,0 |
0,294 |
0,295 |
0,274 | |
|
20 |
20,0 |
26,0 |
10,0 |
0,453 |
0,453 |
0,426 |
|
25 |
32,0 |
33,0 |
0,556 |
0,554 |
0,527 | |
|
32 |
38,0 |
39,0 |
0,797 |
0,796 |
0,758 | |
|
40 |
45,0 |
46,0 |
0,952 |
0,937 |
0,904 | |
|
50 |
57,0 |
59,0 |
1,043 |
1,024 |
0.983 | |
|
65 |
76,0 |
78,0 |
11,0 |
1,394 |
1,373 |
1,322 |
|
80 |
89,0 |
91,0 |
1,845 |
1,795 |
1,745 | |
|
100 |
108,0 |
110,0 |
2,143 |
2,116 |
2,017 | |
|
125 |
133,0 |
135,0 |
13,0 |
2,602 |
2,564 |
2,428 |
|
150 |
152,0 |
154,0 |
3,6113 |
3,622 |
3,415 | |
|
175 |
194,0 |
196,0 |
3,774 |
3,735 |
3,553 | |
|
200 |
219,0 |
222,0 |
15,0 |
4,736 |
4,697 |
4,488 |
|
225 |
245,0 |
245,0 |
17.0 |
5,937 |
5,959 |
5,645 |
|
250 |
273,0 |
273,0 |
18,0 |
6,959 |
6,920 |
6,621 |
|
300 |
325,0 |
325,0 |
9,330 |
9,226 |
8,798 | |
|
350 |
377,0 |
377,0 |
10,457 |
10,335 |
9,875 | |
|
400 |
426,0 |
426,0 |
11,644 |
11,514 |
9,963 | |
|
450 |
480,0 |
480,0 |
20.0 |
14,563 |
14,355 |
13,822 |
|
500 |
530,0 |
530,0 |
16,011 |
15,864 |
15,157 | |
|
600 |
630,0 |
630,0 |
21,353 |
21,033 |
20,088 | |
|
700 |
720,0 |
720,0 |
21,0 |
29,154 |
28,731 |
27,139 |
|
800 |
820,0 |
820,0 |
36,635 |
36,153 |
34,146 | |
|
900 |
920,0 |
920,0 |
23,0 |
44,207 |
— |
— |
|
1000 |
1020,0 |
1020,0 |
25,0 |
52,589 | ||
|
1200 |
1220,0 |
1220,0 |
62,360 | |||
|
1400 |
1420,0 |
1420,0 |
27,0 |
77,606 | ||
|
1600 |
1620,0 |
1620,0 |
94,304 | |||
|
1800 |
1820,0 |
1820,0 |
30,0 |
116,603 | ||
|
2000 |
2020,0 |
2020,0 |
132,981 | |||
|
2200 |
2220,0 |
2220,0 |
36,0 |
190,304 | ||
|
2400 |
2420,0 |
2420,0 |
41,0 |
237,226 | ||
Материалы и механические свойства В качестве материала для изготовления фланцев используется серый и ковкий чугун, углеродистая конструкционная сталь, коррозионностойкие, жаропрочные и жаростойкие стали, легированные и высоколегированные сплавы, алюминиевые и титановые сплавы.
Химический состав материалов для производства фланцевых соединений регламентируется ГОСТ 1412-85, 1215-79, 977-88, 1050-88, 5632-72, 4543-71, 4784-97, 19807-91.
Сплавы, применяемые в производстве фланцев:
- Сталь — Ст10, Ст15, Ст20, Ст25, Ст35, 20X13, 20Л, 25Л, Ст3сп, 09Г2С, 10Г2.
- Коррозионностойкие сплавы — 16Х18Н12С4ТЮЛ, 12Х18Н9ТЛ, 09Х15НН8Ю1, 07Х16Н6, 08Х17Н5М3,12Х18Н12М3ТЛ, 30ХМФ, 14Х17Н2, 14Х14Н14В2М, 12Х18Н9Т.
- Чугун — СЧ15, СЧ18, СЧ20, СЧ21, СЧ24, СЧ25, СЧ30, СЧ35, КЧ30-6, КЧ33-8, КЧ45-7, КЧ-70-2.
- Алюминий — АД00, АД1пл, АМг2, АМг3С, АВ, АДС, АД, АД31Е, АД35, АМц, Д1П, Д1, АК6, В95.
- Титан — ВТ1-0, ПТ-1М, ОТ4, ПТ-7М.
Выбор материала для изготовления фланцев зависит от назначения изделий, материала трубопровода, условий эксплуатации, вида и характеристик транспортируемой среды. Чугунные фланцы характеризуются высокой прочностью, стойкостью к воздействию высоких и низких температур. Изделия из углеродистых сталей отличаются устойчивостью к механической деформации и динамическим нагрузкам. Элементы трубопровода из легированной стали способны противостоять динамическим и ударным нагрузкам. Нержавеющие фланцы отличает высокая коррозионная стойкость, способность сохранять прочность при воздействии больших температурных и механических нагрузок. Алюминиевые элементы трубопровода обладают хорошими механическими и антикоррозионными свойствами, имеют небольшой вес. Титановые фланцы выдерживают серьезные нагрузки и длительный контакт с агрессивными средами. Сделать заказ на поставку фланцев стальных, нержавеющих, из алюминия и титана можно по телефону, указанному на сайте.
